机房集中监控系统技术方案

此文小编跟大家分享的是机房集中监控系统技术方案。本方案根据当前的具体需要，并结合机房集中监控系统建设领域（包括机房环境、机房动力、机房安防、机房消防、机房网络等）的长期设计、工程经验，提出了一个既考虑系统的高效率和高度可用性，又同时具有先进性、可靠性和扩展能力的系统集成方案，力争为您不断发展提供机房的安全支持。

工程范围

       机房综合监控系统。包括机房环境监控子系统、机柜微环境监控子系统、漏水监控子系统、新风监控子系统、空调监控子系统、空气采样监测子系统、UPS监控子系统、蓄电池组监控子系统、配电柜监控子系统（含配电开关检测）、视频监控子系统、门禁监控子系统、红外入侵子系统、消防监控子系统、防雷接地监控子系统、设备集中监控系统等部分组成。

设计的准则

       机房集中监控系统的设计和施工必须符合现行国家法律、法规和相关规定及行业标准，应具备先进性、实用性、可靠性并具有观赏性、经济性和管理性。

1.先进性

       机房集中监控系统设计应充分体现信息系统核心的特点，采用目前比较先进的技术和材料，满足节能环保的要求，考虑未来机房发展趋势，将数据中心建设成为一个先进的智能化信息数据处理和控制中心。

2.实用性

      所选用的技术和材料均在以往的工程实践中得到检验，都能最大限度的满足本机房目前及未来发展的需要。

3.可靠性

     设计和选材应符合消防、环保要求，在整体上具有高度的安全性、可靠性。

     机房集中监控系统设计在风格上应简单明了，软件开发既满足功能要求，又降低成本为原则，方案设计应具有较好的性价比。

4.管理性

    必须建立一套全面、完善的机房管理和监控系统（机房集中监控系统）。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个机房的运行状况，实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高运行可靠性，简化机房管理人员的维护工作，从而为其数据数据中心安全、可靠的运行提供最有力的保障。

设计要求

    机房集中监控系统的总体解决方案围绕上述机房建设目标，把计算机机房各组成系统有机的结合起来，根据计算机科学的发展趋势，长远规划，因地制宜，采用优质材料及先进工艺确保环境指标的实现，通过科学合理的设计方案，精心施工、安装，采用当前国内外先进的技术和新材料、新设备；为计算机设备和工作人员创造一个安全、可靠、宽松、舒适的工作场地，从而能够保证计算机系统的可靠性；延长计算机系统的使用寿命；满足计算机用户的特殊要求。

机房集中监控系统设计总体目标

总体目标

      本方案将环境、动力、安防、IT监控结合在一起，提出建设基于TCP/IP传输技术的数字化、网络化机房监控系统工程。在方案设计里，广州市信控信息科技有限公司开发的机房智能专业监控组态软件，结合了多种环境监测传感设备、前端采集设备，所有的信息采集与控制均通过企业内部的网络通道进行。

      采用多级结构的监控网建设：即每个机房IP监控单元与监控中心传输采用内部专网方式，一旦各个机房的监控网络建立，将IP监控设备安装在标准机架上，各自分配好IP地址，实现多个机房的联网参数监控和告警的查询、排序、统计等功能。

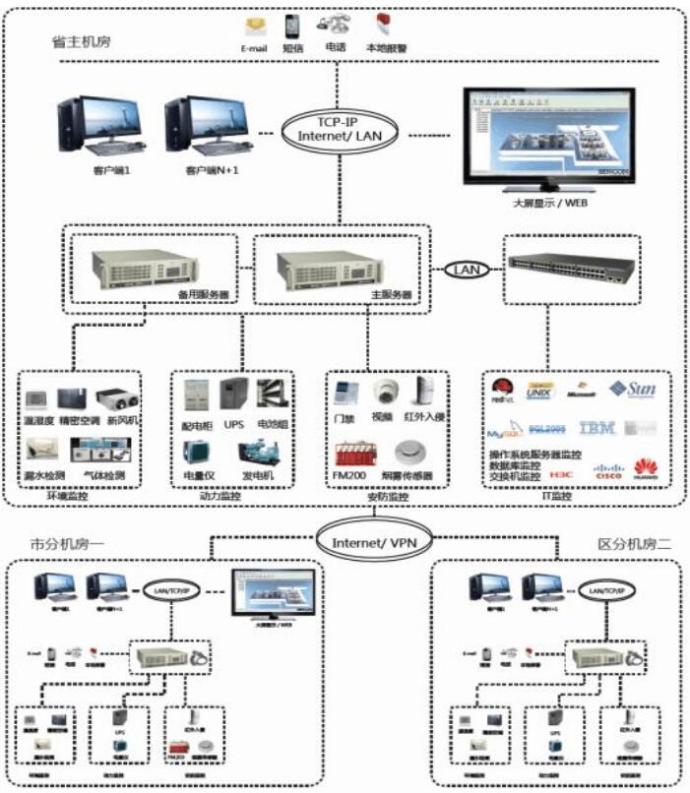

监控系统主要包括三个部分构成：前端采集器、信号采集单元、监控中心。下图为监控系统拓扑图，采用网络接入监控网可以做到全部联网。

拼接屏监控系统图

监控拼接大屏各组成部分：

从功能结构上，本次机房环境监控系统主要涉及环境监控设备、各种动力设备、机电设备和安防子系统，各子系统主要监控对象包括：

监测1个配电柜及列头柜供电参数的状态及能耗情况；

监测1个配电柜中各16路配电开关的通断状态；

UPS设备：1台UPS，监测UPS工作状态、报警状态和采集各种运行参数；

空调设备：5台精密空调，系统对其运行参数、运行模式、运行状态进行全面的监视；在权限之内，可以进行远程控制启停和设置参数；

防雷监测：监测由防雷预警系统或者防雷器提供的接点报警信号，监测防雷系统的报警状态；

新排风系统监测：监测由新排风系统提供的接点报警信号，监测新排风系统的工作状态；并可以通过软件进行与门禁、空调等系统的联动；

红外报警监测：监测由红外报警主机提供的接点报警信号，监测红外报警系统的工作状态；并可以通过软件进行与门禁、视频等系统的联动；

蓄电池监测：通过安装蓄电池监测仪，实时监测电池组中单体电压、电流、温度、总电压等参数实现数据采集；

温湿度监控：3个点，监测机房内温度、湿度变化；

机柜微环境监控：监测1个重要机柜的环境状况；

漏水监测：5套,监控机房5台精密空调下方及空调进出水管的漏水情况；

门禁监控：1套门禁系统，监控现场2道门的人员出入情况，实现“进门指纹验证＋出门按出门按钮”；

消防监测：监测由消防控制箱提供的接点报警信号，监测消防监控区的消防报警状态；
